GD3007 一入一出配電型 Hart 隔離器
GD3007 一入一出配電型 Hart 隔離器，實現電源、輸入、輸出三端隔離。把現場二線制信號、三線制信號、四線制信號(有源信號)進行濾波和噪聲衰減，阻隔地環路，隔離不同的地電勢，抑制外磁場的影響，生成一組標準的模擬信號。該產品實現了疊加在模擬信號上的數字通訊雙向傳輸。
環境：
運行環境溫度 (IEC60068-2-1,IEC60068-2-2)..................................................-40℃～ 60℃
存儲溫度 (IEC60068-2-1,IEC600068-2-2).....................................................-40℃～ 85℃
防護等級 (IEC60529)..............................................................................IP20
運行環境濕度 (IEC60068-2-56)........................................................10% ～ 90%RH 無凝結
存儲濕度 (IEC60068-2-56).............................................................5% ～ 95%RH 無凝結
最高海拔 .......................................................................................2000m
污染等級 (IEC60664).................................................................................2
過電壓等級 (IEC61010-1)............................................................................II
沖擊和振動 ：隨機(IEC60068-2-64)...................................................5grms,10Hz-500Hz
運行環境振動：隨機(IEC60068-2-64)......................................................5g,10Hz-500Hz
：正弦 (IEC60068-2-6)........................................................5g,10Hz-500Hz
運行環境沖擊 (IEC60068-2-27).........................................................3.0g, 11ms 半正弦
........................................................18 次沖擊，6 個方向
EMC：
IEC61326-3-1;工業抗擾度標準
安全性：
IEC61010-1, 輸入，輸出，電源三端隔離，介電強度 3750Vrms, 10 秒介電耐壓測試。
絕緣電阻：輸入 / 輸出 / 電源之間 >100MΩ
供電電源：
20 ～ 32Vdc, 電壓紋波 Vpp ≦ 5V(pp),
電源消耗：當 24V 供電時，滿載電流 <40mA
電源端口暫態過電壓：±120V DC/10s
電源端口過流限制 <300mA
配電電壓：
20mA 配電時，電壓≧ 22V
輸入信號：
二線制信號、三線制信號、四線制信號 ( 有源信號 )
電流保護：過流保護 30mA.
電壓保護：過電壓保護 ±60V DC/10s
輸出信號：
0 ～ 20mA、4 ～ 20mA、0 ～ 5V、0 ～ 10V、1 ～ 5V、2 ～ 10V、無源輸出 (Sink 模式 )
電流保護：過流保護 30mA.
電壓保護：過電壓保護 ±60V DC/10s
主要技術指標 ( 執行標準 IEC61298)：
電流輸入時，約 60Ω;電壓輸入時，≧ 1MΩ
輸出帶載 : 電流 0 ～ 20mA、4 ～ 20mA,R l ≦ 500Ω( 高負載可定制 )
電壓 0 ～ 5V、1 ～ 5V,R l ≧ 1KΩ;電壓 0 ～ 10V、2 ～ 10V,R l ≧ 2KΩ
( 電壓輸出要求重載精確輸出時，可定制四線制輸出)
無源輸出 (Sink I 模式 ): 電壓≦ 30V, 保護電流 <30mA
傳輸準確度 :±0.05%F.S(25℃ ±2℃ )
溫度漂移：<±0.002%F.S/℃
響應時間：<1ms
信號帶寬：保證 Hart 通信正常，信號帶寬 0.5 ～ 2.5K Hz (-3dB)
供電電源變化影響：<±0.01%F.S
輸出帶載影響：<±0.01%F.S
輸出紋波：250Ω 負載時 ≦ 10mVrms
共模抑制 CMRR：140dB
瞬態共模傳輸抑制 CMTI：15KV/µs
浪涌沖擊 (IEC255-4)：5KV 1.2/50µs 電壓波形 ,8/20µs 電流波形
MTBF(IEC61508,GJB/Z299B):438 年
CE 規范：
產品已達到現行歐盟產品規范的基本要求，如下所示：
.2006/95/EC;低電壓規范(安全性)
.2004/108/EC;電磁兼容規范標準 (EMC)

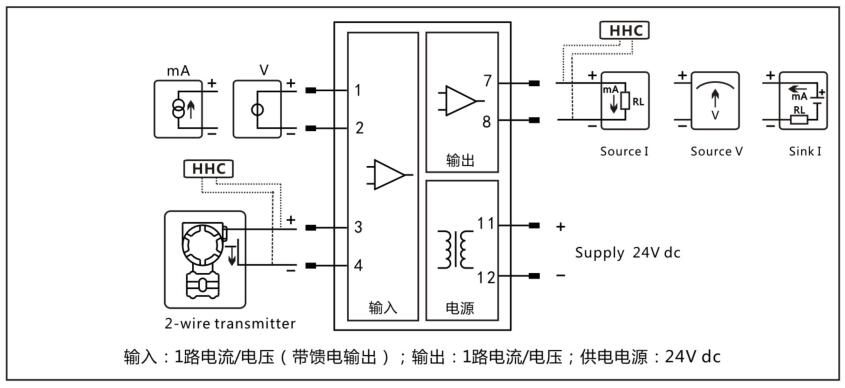

接線圖 :
GD3004一入三出配電型通用隔離分配器

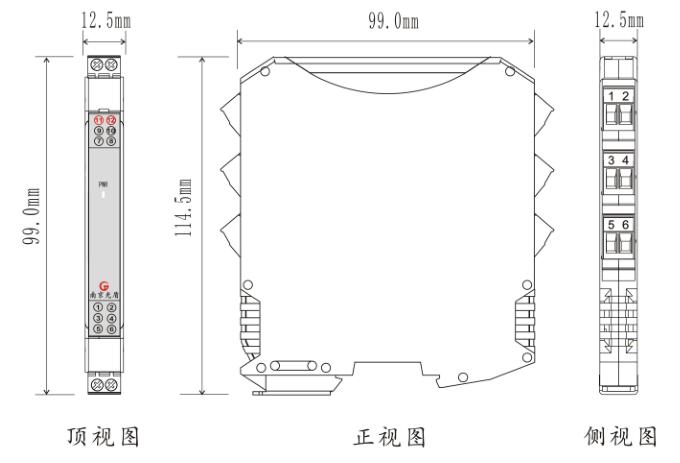

外觀：
GD3007 一入一出外觀圖
PWR： 電源指示燈 ( 綠色 LED)，儀表供電時亮
安裝：35mm DIN 導軌安裝，安裝時請注意卡位穩定，牢固，請盡可能垂直安裝，以利于儀表內部散熱
體積：114.5mm X 99mm X 12.5mm
重量：85g
注 1：應用在高壓工作環境中，必須保證跟相鄰設備有足夠的空間隔離和電沖擊保護
注 2：本說明書如與網站、樣本不一致，以此說明書為準
注 3：僅現場二線制智能儀表輸入且輸出為 4-20mA 時，具有雙向 Hart 通訊能力
注 4：產品型號以出廠為準，如用戶更改產品輸入輸出信號類型，本說明書性能指標不能保證

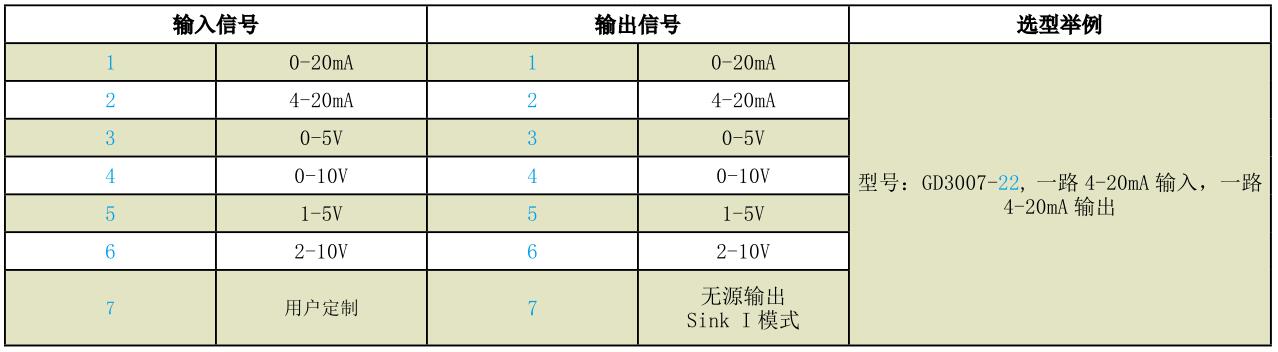

GD3007 一入一出配電型 Hart 隔離器選型指南
